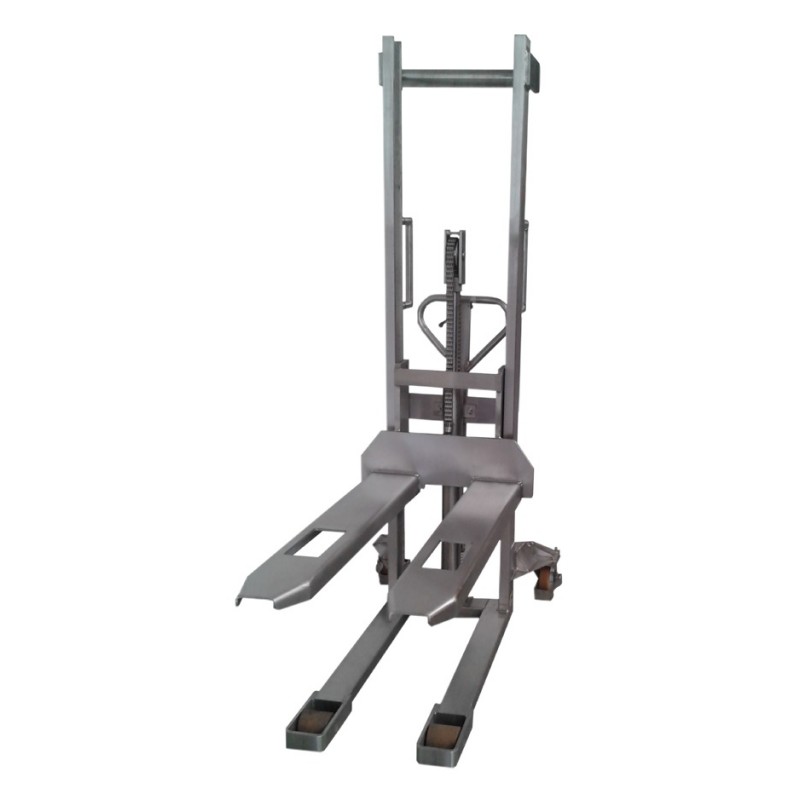

Inox ročni visoko-dvižni viličar: Ariana

Ročni visoko-dvižni viličar BD00005 je zasnovan za varno in učinkovito dvigovanje ter premikanje tovora na višje delovne položaje. Konstrukcija je v celoti izdelana iz nerjavečega jekla AISI 304, vključno z dvižno črpalko, po naročilu pa je na voljo tudi izvedba iz AISI 316 za še večjo odpornost proti koroziji in agresivnim medijem. Zaradi inox izvedbe je naprava idealna za okolja, kjer se uporabljajo kisline, slane raztopine ali kjer je prisotna visoka vlažnost. Omogoča enostavno čiščenje in dolgo življenjsko dobo brez težav s korozijo. BD00005 je lahek, okreten in enostaven za uporabo, zato bistveno zmanjša fizični napor pri ročnem manipuliranju blaga v različnih industrijskih panogah.

Ključne prednosti

• Popolnoma inox izvedba (AISI 304, opcijsko AISI 316)
• Vgrajena inox hidravlična črpalka
• Primerno za vlažna in korozivna okolja Idealno za prehrambno, kemično in farmacevtsko industrijo
• Primerno za čiste prostore (cleanroom)
• Stabilno dvigovanje tudi pri večjih višinah

Uporaba

Viličar je posebej primeren za:

• Prehrambno industrijo (agroživilski sektor)
• Farmacevtsko in kemično proizvodnjo
• Mikroelektroniko
• Čiste prostore
• Okolja z nizkimi temperaturami

Omogoča natančno pozicioniranje tovora ter manjše vzdolžne premike tudi na večjih višinah. Varnost in skladnost Izdelek je skladen z Direktivo o strojih 2006/42/ES ter izpolnjuje zahteve prehrambne, kemične in farmacevtske industrije glede varnosti, higiene in uporabe. Opremljen je z varnostnimi rešitvami za zaščito med dvigovanjem ter sistemom proti nenadzorovanemu spuščanju tovora. Zaščita pri nizkih temperaturah Zaradi inox konstrukcije je BD00005 primeren tudi za delo v okoljih, kjer temperatura pade pod 0 °C, brez vpliva na delovanje ali stabilnost. Cleanroom izvedba Zasnova omogoča enostavno čiščenje in preprečuje nabiranje nečistoč. Stranska kolesa zagotavljajo stabilnost tudi pri maksimalni višini dviga.

Možne opcije in prilagoditve

• Dvojna nosilna kolesa Izvedba iz AISI 316
• Prilagoditev dolžine vilic DUPLEX dvižni steber
• Prilagoditev širine vilic in/ali zunanjega merila FEM vilice

Zanesljiva inox rešitev za varno, higienično in dolgotrajno uporabo pri dvigovanju in manipulaciji tovora v zahtevnih industrijskih okoljih.

Tehnični podatki:

OPIS

1.2 MODEL: 10M
1.3 POGON: ROČNI
1.4 TIP UPRAVLJANJA: SPREMLJAJOČI (PEŠEC)
1.5 NOSILNOST (Q): 1000 kg
1.6 RAZDALJA DO TEŽIŠČA (c): 600 mm
1.7 RAZDALJA MED OSJO NAKLADALNEGA KOLESA IN VILICAMI (x): 800 mm
1.8 MEDOSNA RAZDALJA (y): 1195 mm

TEŽA

2.1 LASTNA TEŽA: 220 kg
2.2 OBREMENITEV OSI Z BREMENOM, SPREDAJ/ZADAJ: 906 / 314 kg
2.3 OBREMENITEV OSI BREZ BREMENA, SPREDAJ/ZADAJ: 134 / 86 kg

OKVIR / KOLESA

3.1 KOLESA: P / N
3.2 ZADNJA KOLESA (Ø × širina): 80 × 70 mm
3.3 STRANSKA KOLESA (Ø × širina): 150 × 40 mm
3.4 ŠTEVILO KOLES (× – pogonska) SPREDAJ/ZADAJ: 2 / 2
3.5 KOLOTEK SPREDAJ (b₁₀): 670 mm
3.6 KOLOTEK ZADAJ (b₁₁): 390 mm

DIMENZIJE

4.1 VIŠINA DROGA PRI SPUŠČENIH VILICAH (h₁): 2073 mm
4.2 VIŠINA DVIGA (h₃): 1560 mm
4.3 VIŠINA ROČICE V VOZNEM POLOŽAJU MIN/MAX (h₁₄): 67 / 1170 mm
4.4 VIŠINA SPUŠČENIH VILIC (h₁₃): 90 mm
4.5 SKUPNA DOLŽINA (l₁): 1660 mm
4.6 DOLŽINA POGONSKE ENOTE (l₂): 510 mm
4.7 SKUPNA ŠIRINA (b₁/b₂): 780 mm
4.8 RAZDALJA MED VILICAMA (n): 180 mm
4.9 DOLŽINA VILIC (l): 1150 mm
4.10 ŠIRINA ČELNE STRANI VILIC (b₃): 560 mm
4.11 ŠIRINA VILIC (b₅): 560 mm
4.12 ODDALJENOST OD TAL NA SREDINI MEDOSJA (m₂): 30 mm
4.13 ŠIRINA DELOVNEGA HODNIKA ZA PALETE 800×1200 VZDOLŽNO (Aₛₜ): 1703 mm
4.14 OBRAČALNI POLMER (Wₐ): 1262 mm
4.15 DODATNE MERE (a): 100 mm

ZMOGLJIVOST

5.1 HITROST DVIGA, Z BREMENOM/BREZ BREMENA: 73 / 73 (črpanje)
5.2 HITROST SPUŠČANJA, Z BREMENOM/BREZ BREMENA: 0,12 / 0,03 m/s

PREOSTALA NOSILNOST

7.1 NOSILNOST PRI VIŠINI DVIGA (h₃): 1000 kg

*P – poliuretan, N – najlon
